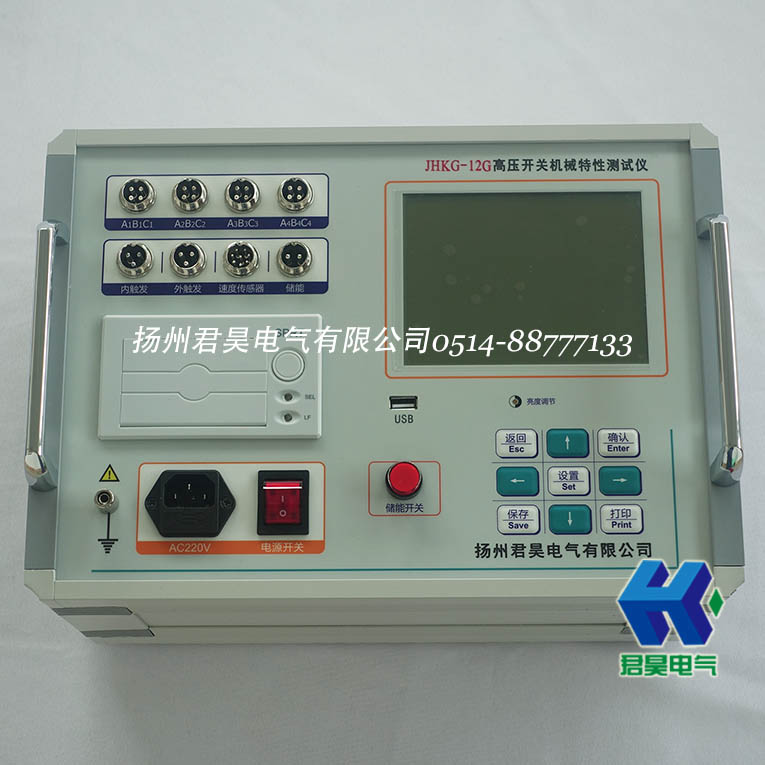

JHKG-12G高壓開關機械特性測試儀帶儲能
- 說明書下載：???
- 型號：???JHKG-12G
一、概述
JHKG-12G高壓開關機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。
1. 儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2. 獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3. 機內可存儲50組測試結果。
4. 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單
操作提示，人性化菜單式界面，操作簡便。
5. 儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6. 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測
試儀器。
7. 本儀器可進行電動和手動分合測試。
8. 可進行高、低電壓實驗，自動尋找最低分或合閘電壓。
9. 重合閘試驗，可做合分、分合，分合分等參數測量。
10. 真空接觸器（單線圈）參數測量。
二、技術參數
1．時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
測試范圍：0.01ms～10000ms
準確度：1ms～100ms內準確度0.1%±2個字，
大于100ms準確度0.5%±2個字
速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s，
0.5°角度傳感器0.01～25.00m/s
萬能傳感器：0.01～10.00m/s
3．行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
4. 傳感器測量范圍：直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm
直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm（選配）
直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配）
360線傳感器：360о,分辨率:0.5о,行程1mm～1000mm
5. 電流測量：顯示電流為分（合）閘線圈的最大電流值
6．顯示屏：320×240液晶屏，對比度可調
7．?dāng)?shù)據存儲：可存儲100組測量數據
8．打印機：高速熱敏打印機
9. 儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%
10．直流電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)
11．主機體積：360×250×140mm
12．使用環境： -10℃~+50℃
13．相對濕度：≤90%
