JHTFL-F變頻調感式發電機交流耐壓裝置
- 說明書下載：???揚州君昊
- 型號：???JHTFL-F
產品概述
揚州君昊電氣系列串聯變頻自動發電機交流耐壓裝置主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。
現在大多采用變頻諧振，可以得到更高的品質因數（Q 值），并具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點。
串聯諧振電源在電力系統應用中的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
—————————————————————————————————————————————————————
產品別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置
—————————————————————————————————————————————————————

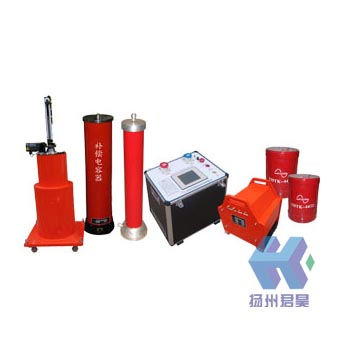

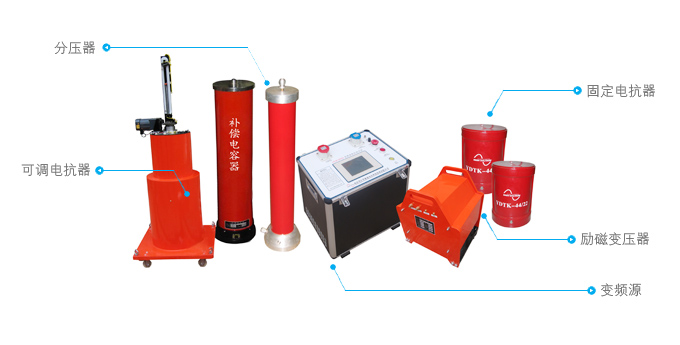

產品圖解
—————————————————————————————————————————————————————
產品特性
1.調頻及功率元件使用最先進的日本進口的優質元器件；
2.充分利用公司現有資源，完全獨立自主開發和設計及生產該設備的所有組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和高精度電容分壓器；
3.具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種功能，可任意切換使用；
4.具備試驗電壓、加壓時間、報警電流整定、報警電壓整定、頻率范圍、起始電壓的設置；
5.具備放電保護功能，在試品發生閃絡時，或其他原因造成的諧振回路突然失諧，變頻控制電源立即自動快速切斷輸出，并顯示保護類型和閃落電壓值；
6. 測量顯示輸出電壓、輸出頻率及加壓時間、保護動作類型等相關信息，在試驗完成時電壓自動下降到零位；
7.大液晶全中文界面平臺技術，全觸摸屏操作,數據保存.
8. 技術特點要點歸納：
8.1. 先進的數字、功率技術：功率器件采用國外最新推出的集驅動、保護和功率變換為一體的智能功率模塊（IPM），極大的提高了整機的可靠性，減少了體積和重量。
8.2. 完備的保護功能：
過電壓保護：保護值可設置，動作時間小于1 毫秒；
雙重過電流過熱保護：大功率器件自身保護和軟件保護相結合，動作時間小于10 微秒；
閃絡保護：動作時間小于1 毫秒，并可記錄下閃絡電壓值；
零位保護：零電壓啟動。
8.3. 獨特的四種工作模式：
手動試驗：手動尋找諧振點并手動升壓到所需電壓，按鍵后自動計時；
自動試驗：根據設置自動尋找諧振點后自動升到設定電壓后自動計時；
自動調諧手動升壓：根據設置自動尋找諧振點后，需手動升電壓到所需的電壓值，按“自動計時”鍵后自動計時；
手動調諧自動升壓：手動尋找諧振點，根據設置自動升壓后自動計時。
8.4.友好的人機接口：
專用的DSP 顯示平臺，大容量的數據存儲器，大屏幕LCD 顯示；
豐富的幫助應用信息，幫助你現場分析試驗發生保護動作時可能出現的問題；
可保存200 次測試數據;
具有調頻時顯示頻率－電壓波形曲線，直觀的觀察到是否尋找到諧振點；
掃頻范圍可以在規定范圍內任意設定，掃頻方向可以向上向下任意選擇，方便用戶操作；
對于那些需要在50Hz 條件進行試驗的試品（比如發電機），我們采用了調頻調感技術，我們的電抗器電感值可以根據試驗需要進行適當調節，壓緊裝置可以保證降低在通電時電抗器的噪音；
8.5.獨特的結構設計：調頻電源控制箱的接入和輸出采用插接和螺絲連接兩種方式，安全、方便、可靠、美觀精致；
電抗器采用獨特的環氧澆注工藝，防潮防顛震；
整體色彩和外型由專業的設計公司專門設計，美觀大方。
—————————————————————————————————————————————————————
產品參數
技術指標：
|
額度輸出電壓 |
0～50kV(AC有效值)及以下 |
|
輸出頻率 |
45～65Hz |
|
諧振電壓波形 |
純正弦波，波形畸變率≤1.0% |
|
工作制 |
滿功率輸出下，一般連續工作時間5min |
|
品質因素 |
10～40 |
|
頻率調節靈敏度 |
0.1Hz，不穩定度＜0.05% |
|
最大試驗容量 |
5000kVA及其以下 |
|
工作電源 |
220V或380V±10%，工頻50Hz±5% |
系列產品配置及適用范圍：
電力系統常用發電機的電容量參考表：
|
類別 |
發電機 |
||||
|
型號 |
生產廠家 |
額定容量MW |
額定電壓kV |
相電容μF |
|
|
火力發電機 |
T2-12-2 |
|
12 |
6.3 |
0.1 |
|
TQ-25-2 |
|
2 |
6.3 |
0.19 |
|
|
TBC-30 |
|
30 |
6.3 |
0.2 |
|
|
TB2-30-2 |
|
30 |
6.3 |
0.2 |
|
|
TQN-50-2 |
|
50 |
10.5 |
0.209 |
|
|
TB-50-2 |
|
50 |
10.5 |
0.26 |
|
|
TB-60-2 |
|
60 |
10.5 |
0.25 |
|
|
TQN-100-2 |
|
100 |
13.8 |
0.234 |
|
|
WT23S-083AF3 |
|
300 |
15 |
0.29 |
|
|
TB-320-2 |
|
320 |
20 |
0.3 |
|
|
T264/640 |
|
600 |
20 |
0.368 |
|
|
QF-30-2 |
|
30 |
6.3 |
0.1 |
|
|
QF-60-2 |
|
60 |
6.3 |
0.234 |
|
|
QF-60-2 |
|
60 |
10.5 |
0.33 |
|
|
QFS-125-2 |
上海電機廠 |
125 |
13.8 |
0.08～0.12 |
|
|
QFSN-200-2 |
哈爾濱電機廠 |
200 |
15.75 |
0.19～0.21 |
|
|
QFQS-200-2 |
東方電機廠 |
200 |
15.75 |
0.1928～0.21 |
|
|
QFS-300-2 |
上海電機廠 |
300 |
18 |
0.16～0.2 |
|
|
QFSN-300-2 |
上海電機廠 |
300 |
18 |
0.18～0.2 |
|
|
QFSN-600-2 |
|
600 |
20 |
0.234 |
|
|
ATB-2 |
美國GE公司 |
352 |
23 |
0.268 |
|
|
TBB-200-2 |
前蘇聯 |
200 |
15.75 |
0.107 |
|
|
TBB-500-2 |
|
500 |
20 |
0.25 |
|
|
TBB-320-2 |
前蘇聯 |
320 |
20 |
0.31 |
|
|
TBB-800-2 |
|
800 |
24 |
0.25 |
|
|
2-105*234 |
美國西屋公司 |
600 |
20 |
0.2 |
|
|
50WT23E-138 |
ABB |
600 |
22 |
0.253 |
|
|
同步調相機 |
TT-15-8 |
|
15 |
6.6 |
0.108 |
|
TT-30-6 |
|
30 |
10.5 |
0.2 |
|
