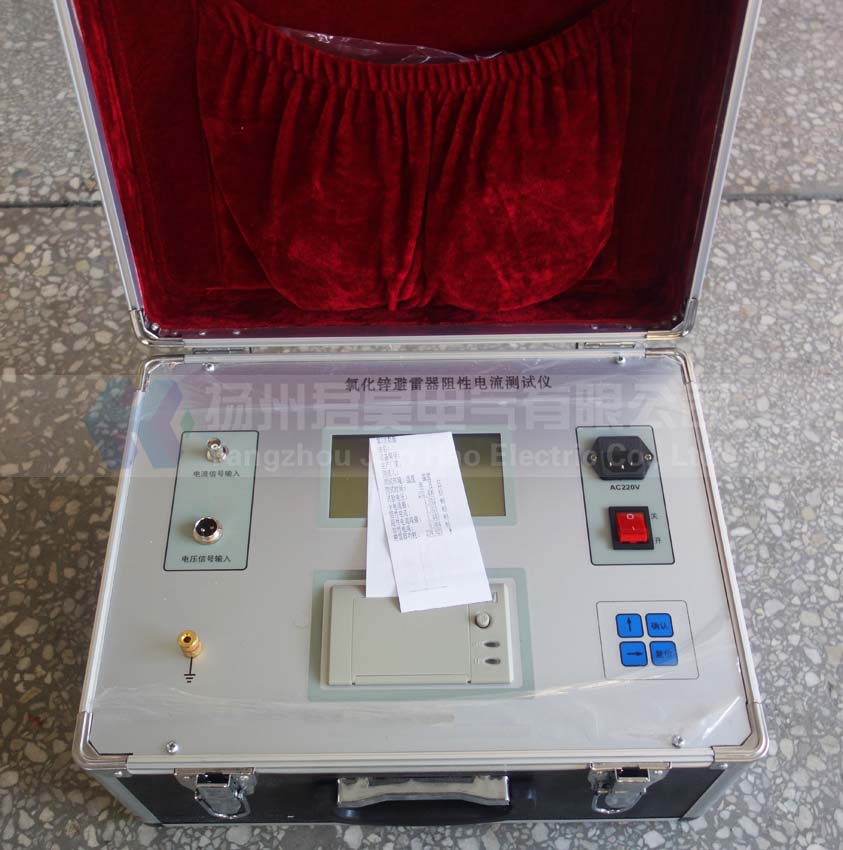

JHYBL氧化鋅避雷器測試儀
- 說明書下載：???
- 型號：???JHYBL
產品概述
JHYBL型氧化鋅避雷器帶電測試儀操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。JHYBL氧化鋅避雷器測試儀運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
—————————————————————————————————————————————————————
產品別稱
氧化鋅避雷器測試儀、氧化鋅避雷器帶電測試儀
—————————————————————————————————————————————————————
產品特點
1本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
3儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
4具有阻性電流基波峰值輸出、邊相校正等功能。
5儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；
—————————————————————————————————————————————————————
測試方法
1有線： PT二次方式。
2.感應板方式：可以使用電場感應的方法代替PT二次接線。
3.無線 ： （諧波方式）可以不接PT二，直接測量阻性電流。
—————————————————————————————————————————————————————
技術參數
全電流測量范圍： 0~10mA有效值 準確度： ±（讀數×5%+5uA）
阻性電流基波測量準確度（有線不含相間干擾）：±（讀數×5%+5uA）
* 電流諧波測量準確度： ±（讀數×10%+10uA）電流通道輸入電阻： ≤2Ω
參考電壓輸入范圍： 25V~250V有效值 準確度： ±（讀數×5%+0.5V）
電壓諧波測量準確度： ±（讀數×10%） 參考電壓通道輸入電阻：≥1800kΩ
交流充電： AC 220V ±10%，50Hz ±1%
電池連續工作時間： 8小時以上
電池充電時間： 6小時以上
儀器尺寸： 34cm×22cm×20cm
儀器重量： 5kg(不含電纜箱)
