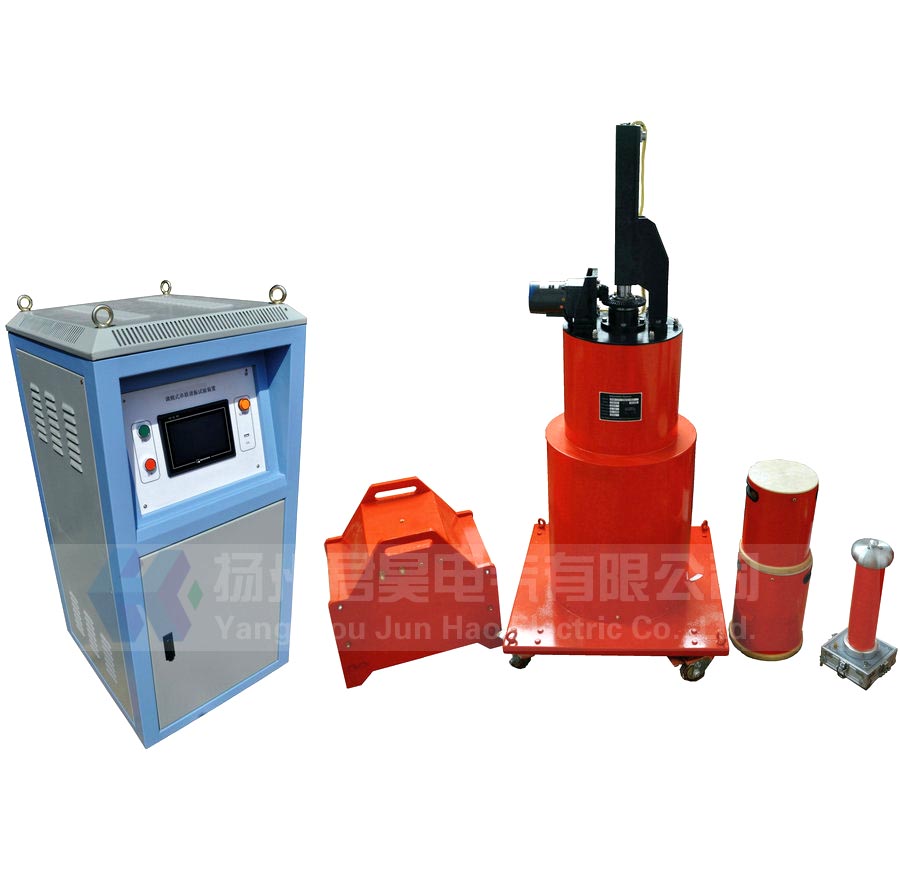

JHBPXZ-F發電機交流耐壓諧振升壓裝置
- 說明書下載：???
- 型號：???JHBPXZ-F
產品概述
本試驗裝置是調感式工頻諧振耐壓試驗設備，是大型發電機工頻交流耐壓試驗專用的成套設備。JHBPXZ-F發電機交流耐壓諧振升壓裝置能滿足5MW—300MW水電機組（機端電壓18KV及以下）和相應電壓的大型火電機組的工頻耐壓試驗。能采用工頻串聯諧振方式、也能采用工頻并聯諧振方式試驗，諧振電容量0.1~2μF。能滿足全容量30分鐘試驗的要求。
電壓選擇：按照GB 7894-87表27定子線圈工藝過程中交流耐壓試驗標準規定，條式繞組（容量：≥10000KV；電壓6.0-18KV）選擇試驗設備電壓為50KV。
容量選擇：考慮到下層線圈嵌入后的試驗可分段進行，容量即可為總?cè)萘康娜舾啥畏种唬?/span>因而選擇1000KVA/50KV/20A的可調電抗器（調諧變壓器）。電流值可能會超過額定值的22.5%。我公司提供的設備一般均有30%的裕度，因而這種選擇也是允許的。
—————————————————————————————————————————————————————
產品別稱
變頻諧振、變頻串聯諧振試驗裝置、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置、變頻調感式發電機交流耐壓裝置
—————————————————————————————————————————————————————
產品參數
額定輸出容量： 1000 KVA
交流額定輸出電流：20 A
交流額定輸出電壓：50 KV
直流額定輸出電流：0.5A（1A）
直流額定輸出電壓：70 KV
額定輸入容量： 100 KVA
額定輸入電流： 200 A
額定輸入電壓： 500 V
系統品質因數： Q≥40 (純?nèi)菪载?fù)載)
噪 聲： <65 db
波形畸變： <0.5 %
調諧電容范圍： 0—2μF
連續工作時間： 額定負載下30分鐘，2/3容量下可連續工作
不同的電壓等級是不同的技術方案。
