JHJB-1S單相繼電保護（數碼管）
- 說明書下載：???揚州君昊
- 型號：???JHJB-1S

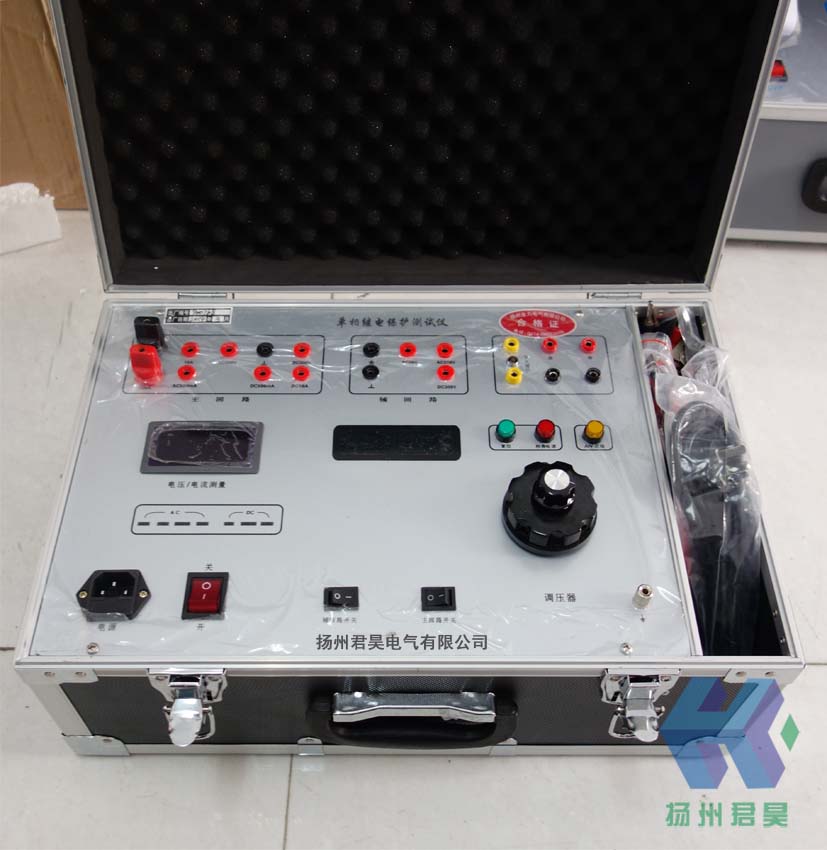

JHJB-1S單相繼電保護試驗箱采用鋁合金外殼，PVC面板，美觀牢固，雙碳刷調壓器，可同時輸出兩路電壓、電流、0.5級數字表、高精度傳感器，測量準確、6位數顯電秒表，可滿足時間測量、結構緊湊、體積小、攜帶方便。可測試交、直流電流繼電器，交、直流電壓繼電器，中間繼電器、信號繼電器等各種試驗項目。
JHJB-1S單相繼電保護試驗箱分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓和電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
—————————————————————————————————————————————————————
JHJB-1S單相繼電保護（數碼管）產品別稱
單相繼電保護測試儀、單相繼保、單相繼電保護測試系統、單相繼電保護試驗箱
—————————————————————————————————————————————————————
JHJB-1S單相繼電保護（數碼管）產品功能
1、主回路：輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(兼升流器)，升流器分三個抽頭輸出，一個抽頭為AC0～250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0～350V直流電壓；第二個抽頭為20V(10A)，該抽頭一路經傳感器通過繼電器控制輸出0～10A交流電流，一路經電阻輸出0～500mA交流電流，一路經繼電器轉換可輸出0～10A或0～500mA直流電流；第二個抽頭為15V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強。
2、輔回路：與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0～20V或0～250V交流電壓或0～350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
3、測量回路：由大旋鈕調節的主回路輸出量交流“0～250V”﹑“0～500mA”﹑“0～10A”﹑“0～100A”,直流“0～350V”﹑“0～500mA”﹑“0～10A”通過設備內線路板上繼電器轉換，每切換一個檔，便可監視所對應的輸出量。其中“0～500mA”檔包括在“0～10A”檔中。使用時，在“0～10A”兩下即是“0～500mA”監視。
4、時間測量：設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
5、聲光提示：電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
—————————————————————————————————————————————————————
JHJB-1S單相繼電保護（數碼管）技術指標
1、輸入電源：AC220V ±10％ 50Hz
2、標稱容量：1KVA(可根據要求增加或減小容量)
3、儀器輸出：
主回路：(大旋鈕調節) AC 0～250V (3A) 0～500mA （15V） 串電阻 0～10A (20V) 串電阻 0～100A (15V)
DC 0～350V (3A) 0～500mA （15V） 串電阻 0～10A （20V）
輔回路：(小旋鈕調節) AC 0～20V (1A) AC 0～250V(1A) DC 0～350V（1A）
4、測量范圍：
測電壓范圍： 0～500.0V(直測)
測交流電流范圍： 0～500mA(直測)
0～10.00A（傳感器輸入）
0～100.0A(傳感器輸入)
測直流電流范圍： 0～500.0mA(直測)
0～10.00A（分流器輸入）
5、測時間范圍：0～999..999S（分辨率為1mS）
6、標準度： 測量標準為0.5級
7、外形尺寸： 465mm×295mm×210mm
8、重量： 15Kg
9、使用環境溫度： -20℃～45℃
—————————————————————————————————————————————————————
